防混阀

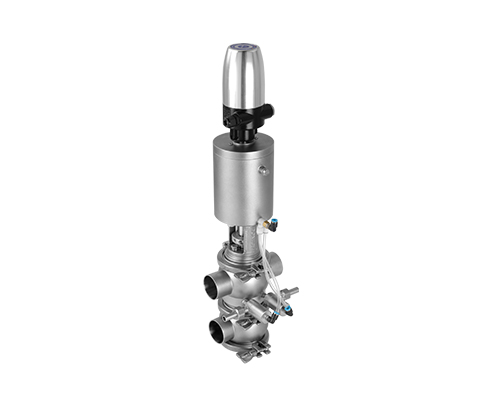

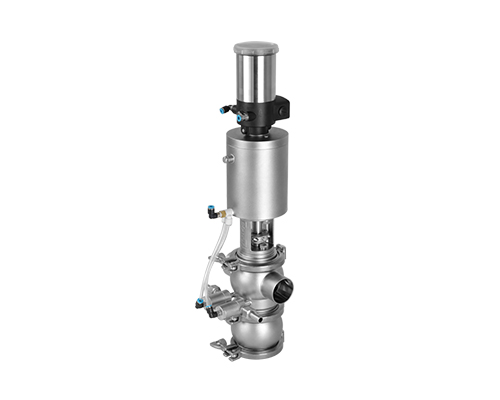

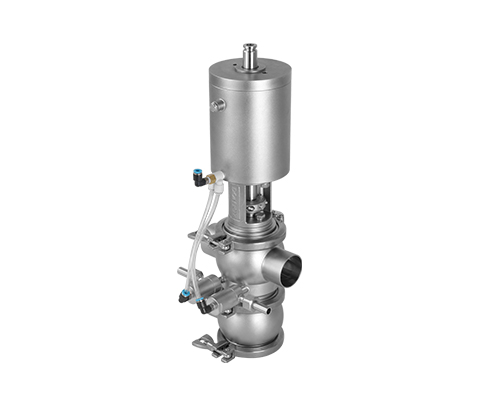

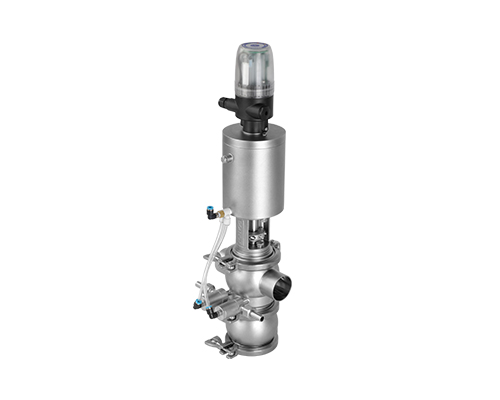

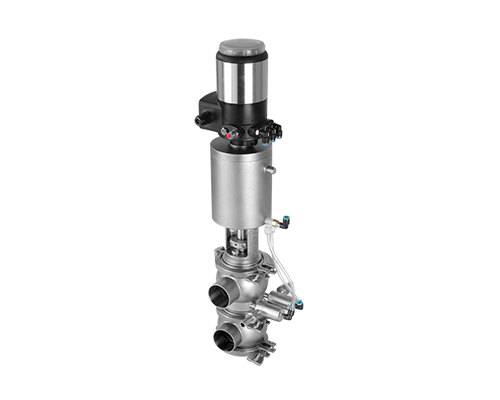

喷射式防混阀-EC系列-2阀体
喷射式防混阀-EC系列-2阀体
喷射式防混阀-EC系列-2阀体
喷射式防混阀-EC系列-2阀体
喷射式防混阀-EC系列-2阀体
喷射式防混阀-EC系列-2阀体
喷射式防混阀-EC系列-2阀体

喷射式防混阀-EC系列-2阀体

工作原理:
    E-C系列防混阀主要由执行机构、连接支架、阀杆、阀体组成,阀杆通过执行器机构驱动做轴向直线运动,阀杆向上运动时,上下管路通道开启;阀杆向下运动时,通道关闭。阀杆上设计有两道密封圈与阀体密封面形成独立的密封腔,与CIP阀相通,可用于密封检漏;或上下管路流通不同介质时起到防混监测的作用。

应用范围:
    双阀体防混阀基于E-C系列单阀体防混阀,底部增加了一个阀体组合,使管道流向变化更加丰富,可满足客户更多样的管道流向变化需求。

技术参数:
规格范围:1.5"-4"/DN40-DN100
最大压力:6bar
最小压力: 全真空
工作温度: -10℃至120℃(150℃可选)
适用介质:水、油、气及其它介质
接口类型:卡箍、焊接、螺纹、法兰
气源压力:5-7bar
气源接口:G 1/8
钢制部件材质:AISI 304/1.4301,316L/1.4404
过流密封件:EDPM (FPM可选)
外表面光洁度:亚光、喷砂处理
内表面光洁度:亮光(抛光处理),Ra<0.8um


广泛的适用场景​
喷射式防混阀的适应性极强,能够在各种复杂的工业环境中稳定运行,满足不同行业的多样化需求 。从食品、饮料、乳制品等日常消费品行业,到制药、生物工程、精细化工等对卫生和质量要求极高的领域,再到石油、天然气、水处理等大型工业项目,喷射式防混阀都能找到自己的用武之地 。在食品加工中,它可以根据不同产品的生产工艺,灵活地控制原料的混合和输送;在制药生产中,它能严格遵循 GMP 标准,确保药品生产过程的无菌、无污染;在化工领域,它能承受高温、高压、强腐蚀等恶劣工况,保障生产的安全和稳定 。
